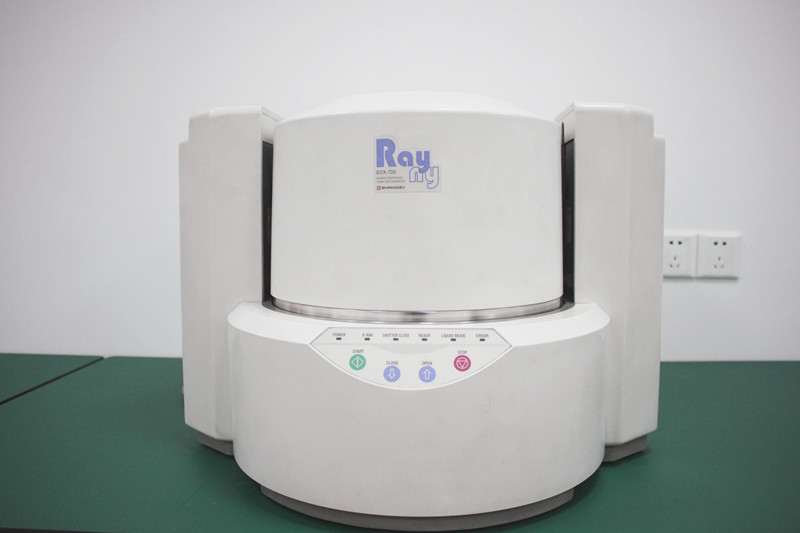

产品名称：能量色散型X射线荧光光谱仪

产品型号：EDX-720

厂商名称：日本岛津

商品描述：

EDX-720的新功能：

更高灵敏度的新型能量色散型X射线荧光分析装置！ 在所有机型上配备全新的测定·解析功能！追求更高的分析精度。

通过配置新型1次滤光片和高计数电路，灵敏度比以往机型提高2倍以上！
  配备新型1次滤光片
  为提高Cd、Pb等有害重金属的检测灵敏度，采用2 种新型滤光片。通过提高S/N比、降低散射线，得到了比以往机型更高的灵敏度。
  计数系统的改进
  经过改进，系统能够更高效地检测从样品产生的X射线荧光。以此降低了检测器的饱和，可进行较以往机型更高输出的测定。并有助于提高分析精度。

根据目的自动选择符合测定时间、样品类型的工作曲线！
  时间缩短的功能   通过在测定前预先设定目标管理精度，当达到管理值时，自动结束测定。特别是在目标元素含量较高时，可在短时间内自动结束测定。既提高了分析效率，又无需以往根据经验设定测定时间，就可得到目的精度的分析结果，因此，便于管理。在测定前输入目的精度
  工作曲线自动选择功能

  使用工作曲线法进行定量时，需要使用与实际样品具有相近组成/形态的标准样品制作工作曲线。根据主成分峰的差异，判断样品类型，选择适合的工作曲线，进行定量。  比如，在PVC树脂和PE树脂分析中，通过监测有无Cl，对每一样品自动选择适合的工作曲线。

>> EDX-720/800HS/900HS配备自动开关式大型样品室，可放入 300mmφ×150mmH的样品。

>> 标准配备从薄膜分析到有机分析的定量分析软件。

>> 标准配备无需标准样品的含量匹配软件。

>> 标准配备实现高灵敏度分析的5种滤光片。可提高氯(Cl)、镉(Cd)等的检测灵敏度。

>> 结构紧凑的台式机，主机尺寸为W580×D650×H420mm。

>> 样品图像观察采用CCD装置，便于观察样品位置。特别有助于确认微小部分的分析位置。

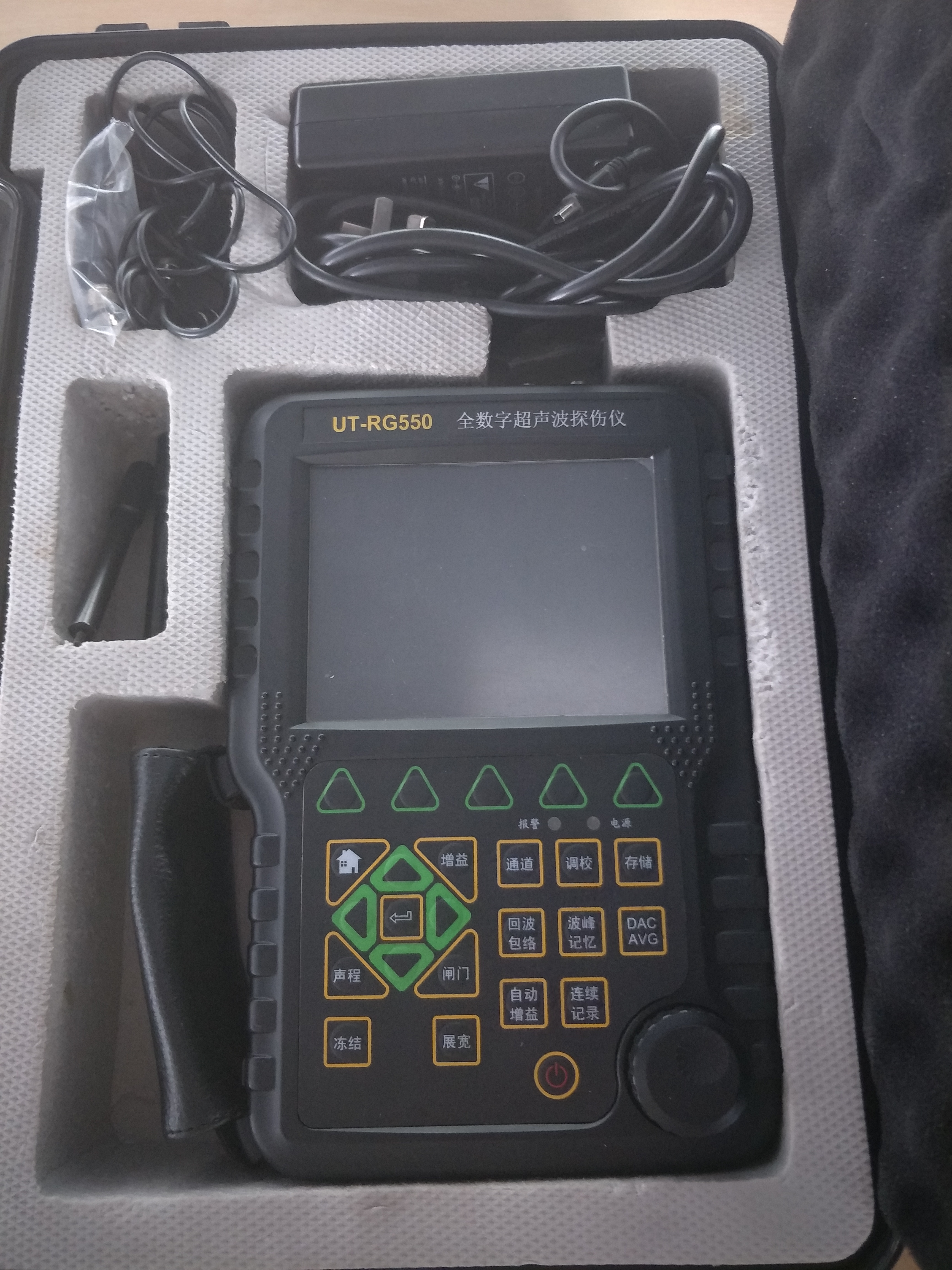

RG550是一款增强型场致高亮全数字式超声波探伤仪，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

   仪器特点：功能强大。

功能特点

全中文操作键膜，简捷易懂。

全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷。

全数字真彩色液晶显示器(TFT)，可根据环境选择背景色和波形颜色，液晶亮度可自由设定。

高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上；

仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。

主要技术参数

检测范围：(0~9999)mm

工作频率：(0.25~20)MHz

声速范围：(1000~9999)m/s

动态范围：≥36dB

垂直线性误差：≤2.5%

水平线性误差：≤0.1%

分辨力：>40dB(5P14)

灵敏度余量：65dB(深200mmФ2平底孔)

数字抑制：(0~80)%，不影响线性与增益

电噪声电平：≤8%

探伤通道：100组探伤工作通道。

探头接口：Q9-C9

探头类型：直探头、斜探头、双晶探头、穿透探头

闸门：进波门、失波门；单闸门读数、双闸门读数

报警：蜂鸣报警，LED灯报警

电源：直流（DC）9V；锂电池连续工作10小时以上

外型尺寸：263×170×61(mm)

环境温度：(-10~50)℃

相对湿度：(20~95)%RH

注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得的。

放大接收

硬件实时采样：10位AD转换器，采样速度160MHz，硬件实时采样，波形高度保真

检波方式：正半波、负半波、全波、射频检波

滤波频带（0.25~20）MHz，根据探头频率全自动匹配，无需手动设置。

闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数

增益：总增益量110dB，设0、0.1dB、1dB、2dB、6dB步进值，独特的全自动增

益调节及扫查增益功能，使探伤既快捷又准确。

探伤功能

波峰记忆：实时检索缺陷高波，记录缺陷max

Φ值计算：直探头锻件探伤找准缺陷高波后自动计算、显示缺陷当量尺寸

缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置

缺陷定量：缺陷当量dB值实时显示

缺陷定性：通过回波包络波形，方便人工经验判断

曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置

DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。

裂纹测高：利用端点衍射波自动测量、计算裂纹高度。

门内展宽：放大回波细节，便于回波分析

动态记录：检测实时动态记录波形，存储、回放

波形冻结：冻结屏幕上显示的波形，便于缺陷分析

内置标准：可自由设置各行业探伤工艺标准。

B型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观。

板厚输入：输入工件厚度，二次波三次波及多次波探的缺陷仪器显示缺陷实际深度。

焊缝图示：显示焊缝坡口形式和声束走向，直观显示缺陷位置。

发射脉冲

脉冲幅度：低(300伏)、中(500伏)、高(700伏)分级选择，适用探头范围广

脉冲宽度：在(0.1~0.5)μs范围内连续调节，以匹配不同频率的探头

探头阻尼：100Ω、200Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求

工作方式：直探头、斜探头、双晶探头、穿透探伤

检测范围

零界面入射0~9999mm(钢中、纵波)，可连续调节。

闸门报警

门位、门宽、门高任意可调；B闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。

数据存储

100组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准；可存储1000幅探伤回波信号及参数，实现存储、读出及通过USB接口传输。

实时时钟

实时探伤日期、时间的跟踪记录，并记录存储。

通讯接口

USB2.0高速通讯传输接口。

电池模块

高容量锂电池模块两块，在线充电和脱机充电两种充电方式，方便探伤人员使用。

品牌： 上海

型号： RG550

加工定制： 否

类型： 超声波探伤仪

测量范围： 0~9999mm

分辨率： 40dB(5P14)

尺寸： 263×170×61（mm）

重量： 6（kg）

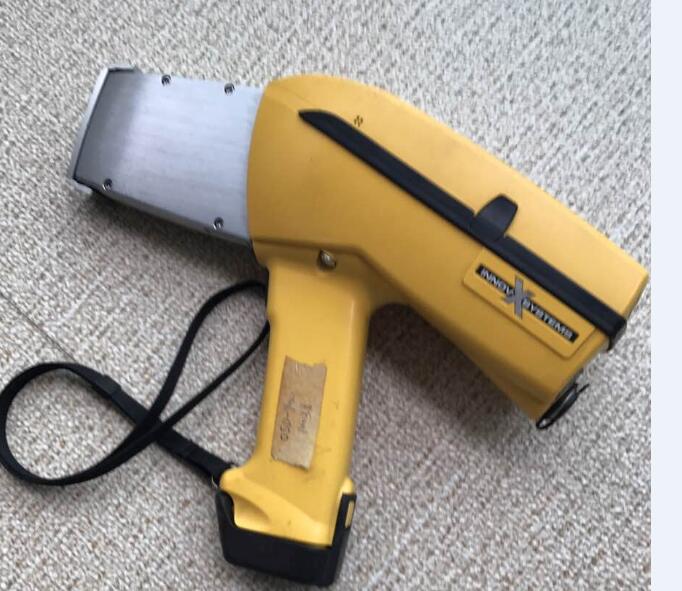

1、真正实现了现场快速，准确的检测，直接显示元素的ppm含量或者百分比

2、在全球现有分析仪中体积小，速度快，精度更高。

3、只需直接接触待测物表面，即可现场确定矿石等级、元素种类。

4、可以检测样品：矿石、岩石、矿渣、碎片、土壤、泥土、泥浆等固体和液体物质。

5、用户可自定义25种元素。

6、探测器-35℃的低温工作状态，解析度。自动电压、滤波器的选择，确保仪器拥有高分析精度。

7、能测试贵重金属矿石的（Au、Pt、Ag、Ru、Rh、Pd）的便携式仪器。

8、密封屏幕彩色TFT显示，无LCD高原反应，防湿防尘。

9、可选购BIUETOOTH、GPS附件，地球数字分析软件，实现与计算机无线通讯。

10、一键式按钮设计（用户在测试过程中无需一直压住按钮）。

11、不规则或者很小样品的智能探测，及时是很小样件也可测试辨认。

12、自动停止功能，窗口前无被测物是，启动仪器会在5秒后自动停止测试。

13、大规模的储存系统，可储存高达32万组以上的测试数据及图谱。

14、自动诊断与故障报告功能，可通过INTERNET远程诊断机器故障及软件升级。

CDX-III多用磁粉探伤仪；一、概述；携带式机种专用于对压力容器、高压管道焊缝和大型工；CDX-Ⅲ型多用磁粉探伤仪是具有多种磁化方式的磁；1、马蹄式探头（A型）：它可以对各种角焊缝，大型；2、电磁轭探头（D型）：它配有活关节，可以对曲面；3、旋转磁场探头（Ec型）：它可以对各种焊缝、各；4、磁环式线圈（O型）：它可以满足所有工件能放入；总之，该仪器是多种探头

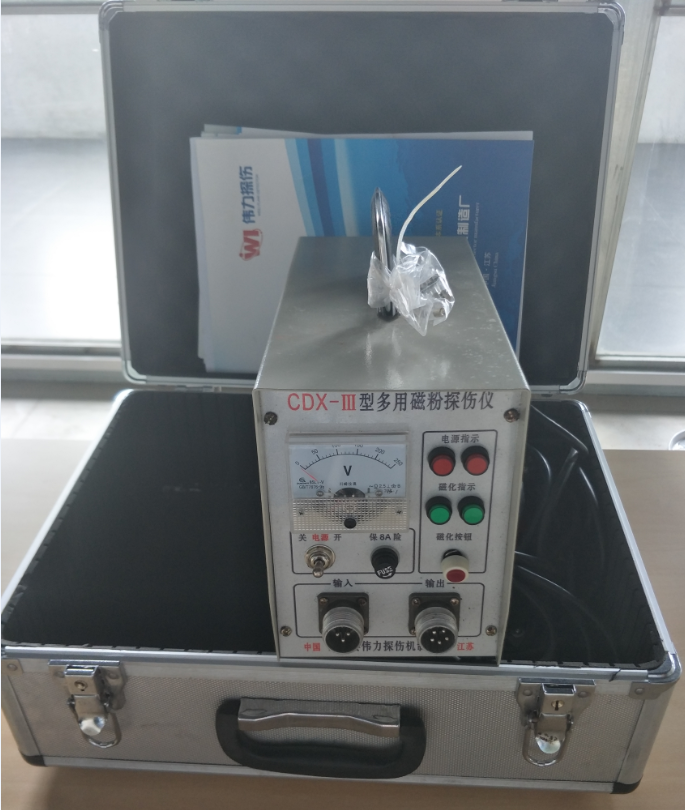

 CDX-III多用磁粉探伤仪

 一、概述

 携带式机种专用于对压力容器、高压管道焊缝和大型工件应力集中区的局部探伤，它的特点是轻小，可以到现场乃至高空进行探伤作业；我厂生产的携带式探伤仪，可配备各种探头，兼备携带式探伤仪的所有功能

 CDX-Ⅲ型多用磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单方便、适用性强，工作稳定。是推出的新产品，它除具有便携式机种的一切优点，还具有移动机种的部分长处，扩展了用途，简化了操作，还具有退磁功能。该机型属于非接触式小型检测仪器。具有旋转磁场、磁轭交流等多种磁化方式。是一种简单可靠、轻便、实用而高效的便携式多功能磁粉探伤仪器。可配A、D、Ec、O四种型号探头（随机配A、D、Ec三种）。

 1、马蹄式探头（A型）：它可以对各种角焊缝，大型工件的内外角进行探伤；

 2、电磁轭探头（D型）：它配有活关节，可以对曲面、平面工件进行探伤；

 3、旋转磁场探头（Ec型）：它可以对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性全方位探伤，可检查工件表面全方位的缺陷和伤痕；

 4、磁环式线圈（O型）：它可以满足所有工件能放入线圈的周向裂纹的探伤，用它来检测工件的疲劳痕（疲劳痕均垂直于轴向）很方便，用它还可以对工件进行远离法退磁。

 总之，该仪器是多种探伤仪的组合体，功能与应用范围广，尤其应用于不允许通电起弧的表面零件探伤。

 仪器采用隔离变压器向探头提供36V电源,低电压输出,安全可靠,工作寿命长。具有体积小,重量轻,提升力大,活关节可调等特点。适用于船体、压力容器、管道、桥梁、球罐、平板等制造业对平焊逢和角焊逢进行整体或局部探伤。也可携带到车间,实验室和工作场地进行现场探伤。

 二、主要枝术指标

 1、提升力：

 （1）旋转磁场探头：≥12kg；

 （2）电磁轭探头（代活关节）： ≥AC 5.5kg、DC 36kg；

 （3）马蹄式探头： ≥5.5kg；

 （4）磁环式线圈： 1800AT；

 2、探头极距：

 （1）旋转磁场探头：100mm

 （2）电磁轭探头：0—255mm可调；

 （3）马蹄式探头：0—160mm可调；

 （4）磁环式线圈：Φ150 mm范围；

 3、探头工作电压：AC 36V×2；DC 8V；

 4、探头工作电流：约8—12A；

 5、电源电压：AC 220V±10% 50Hz；

 6、灵敏度：可清晰显示（15/50）A型标准片上刻槽；

 7、外型尺寸：300×140×200mm；

8、重量：主机重9kg；旋转磁场探头重4 kg；电磁轭探头重2kg；马蹄式探头重2kg；磁环线圈重2.5kg。

三、电路原理

如图所示是该仪器的电路原理图,图中F为保护主电路变压器的保险丝,V1为双向可控硅作为无触点开关, C1、R1为主电路吸收回路,L1、L2、L3、L4为探头线圈,T1为该仪器的主变压器,它将220V交流电压降为2×36V的安全电压,提供探头所需的工作电源,面板上的V6、V7为电源指示灯，V8、V9为旋转磁场或电磁轭的充磁指示灯,S1为“电源”开关， S3为“充磁”按钮开关；H1为探头照明灯, ,V为220V电压指示表,T2为电源控制变压器，电源输出的12V电压,提供继电器J1、J2的吸合电压,V2～V5为向电磁轭提供直流电压的桥式整流装置，当按下“充磁”按钮开关S3时，继电器J2吸合，触发电路和双向可控硅V1导通，主电路工作,T1的付边输出2×36V电压，若用A、D型探头，则只用了主变压器的一组36V电压，这时向探头提供一路交流磁化电流；若用Ec型探头，由于C2的移相,使两路输出激磁电流的相位差约90度,从而在探头两组线圈中形成一定相位差的交流磁场,即旋转磁场。当用探头去检测工件时,被探工件平面上各个方向缺陷都能产生漏磁通吸附磁粉,清晰地显示缺陷状态,所以说,旋转磁场探伤仪对工件探伤能全方位清晰显示缺陷的位置和大小。

四、操作使用

 1、CDX-Ⅲ型多用磁粉探伤仪的面板说明：

 S1—电源开关； V6、V7—电源指示灯；F—电源保险丝； V—电压表；V8、V9—充磁电流指示灯；X1—电源输入插座（三芯航空插座）；X2—电流输出插座（五芯航空插座）；

 2、将电源电缆的圆形插头插入仪器“电源输入”的三芯插座内,电源电缆的另一头插入交流220V的电网配电板插座内,打开电源开关S1,电源指示灯V6、V7亮,整机电源接通。

3、将探头电缆上的五芯插头插入仪器“电流输出”的五芯插座内；

4、探头磁极面应和被探工件表面接触,方可按动手把上的“充磁”按钮S3,这时“充磁指示”灯V8、V9亮,表明被探工件已被磁化；

5、手持探头对准贴有试片（或试块）的工件，喷洒磁悬液。按下探头上的按钮开关，工件被磁化，试片上的裂纹磁痕能清晰显示；

6、旋转磁场探头的四磁极与工件接触的气隙约0.5～1mm，调整探头上的滚轮支架夹角，可改变旋转磁场探头对工件的气隙大小，气隙调的过小行走不便，调的过大又可能影响灵敏度；

7、仪器面板上的旋钮开关切勿在充磁时调整，否则易损坏器件；

8、旋转磁场与磁轭转换开关

旋转磁场可使用探头：旋转磁场探头

磁轭可使用探头：电磁轭探头、马蹄探头、磁环；

 9、做旋转磁场探头吸力试验时，铁板必须平整，四只滚轮滚动自如；做电磁轭探头吸力试验时，也应将活动关节螺钉放松，保证二磁极紧贴试块表面；做马蹄探头吸力试验时，应有和探头面吻合的特殊试块，做磁环试验时，线圈内应放入工件充磁，感觉是否有吸力；（磁环不宜空载，否则电流太大易烧主变压器及元器件）。

 10、探头的转动部分须定期注入少量润滑油；

11、仪器为断续工作制。如使用过程中发生过热，应停止工作一段时间，待冷却后方可再次使用。

12、在探头离开被探工件表面时，应及时松开探头手把上的按钮开关，防止空载时电源过大而损坏仪器。

13、仪器停用时,应关断电源开关S1,在电网配电板上拨下仪器电缆插头。

五、注意事项

1、仪器到用户手里，开箱后，应首先通读使用说明书1－2遍，基本撑握仪器原理，使用方法，接着按照装箱单检查设备附件是否安全，再检查仪器是否完好，量好电网配电板的电压是否为220V，一切检查无误后，再插电源插头，打开电源开关K1，电源指示ZD3灯亮，说明仪器正常。

2、探头应和被探工件接触时（不充许空载通电）探头上的开关K2才才能打开，对工件磁化，否则探头线圈中电流很大，易烧坏保险线BX1和双向可控硅V，或烧坏探头线圈。

3、探头灵敏度的检验，在正式探伤前，首先是检验探伤灵敏度，将（15/50）A型 标准试片置于被探工件表面上，并用透明窄胶带粘牢试片的边缘，然后用手压紧探头移动使试片置在探头中心部位、按探头上的K3开关，通电磁化喷洒磁悬液在标准试片上显示清晰，则表明探伤灵敏度各磁悬液的配制均符合要求。
