TD8510 硅钢片磁性能测试系统
现在位置：首页 > 产品中心 > TD8510 硅钢片磁性能测试系统
- 产品简介
- 产品性能参数
- 适用范围
- 服务网点
产品概述
TD8510 是一套用于检测硅钢片交流磁性能的系统，可在 40 Hz ～ 65 Hz ( 1 kHz 可选 ) 频率范围内，测量晶粒取向或无取向硅钢片的交流磁特性参数，并绘制相应的磁特性曲线。参考标准：GB/T 3655-2008、GB/T 13789-2008、GB/T 10129-1988、IEC 60404-2、IEC 60404-3、IEC 60404-6 等。
主要应用
● 测量方法：方圈法、单片法、及直接绕线或定制夹具测量硅钢铁芯。
● 方圈法测量：配标准爱泼斯坦方圈 ( 25 cm , 700 T )，亦可选配或定制其他规格方圈。
● 单片法测量：多种单片磁导计可选，以适应不同尺寸的硅钢片测量需求。
● 测量交流参数：磁通密度 Bm 、磁场强度 Hm 、磁极化强度 Jm 、比总损耗 Ps 。
● 绘制磁性曲线：基本磁化曲线、磁滞回线、损耗曲线、磁导率曲线等。
其他功能特点
● 系统具有用的校准接线端钮，可通过等级的电压表、电流表、功率表对系统进行校准。
● 所有材料的磁特性参数可直接溯源至电磁学基本量；
保证测量数据的重复性、一致性、可比性和准确度。
● 标准样品仅用于测量数据比对，不得用于对本仪器进行校准。
● 励磁源具有较强的输出能力，max磁化场达 10 kA/m，有效励磁功率达 500 VA/kg。
● 系统在全频率范围内测试，测量结果均具有较好的测试精度和重复性。
● 配备软件，除放置样品和设置参数外，整个测试过程可全自动完成。
● 软件操作简便，且具有强大的数据管理功能，方便查看历史数据和报告导出。
● 励磁源与测量装置采用模块化设计，方便升级和维修。
TD8510 是一套用于检测硅钢片交流磁性能的系统，可在 40 Hz ～ 65 Hz ( 1 kHz 可选 ) 频率范围内，测量晶粒取向或无取向硅钢片的交流磁特性参数，并绘制相应的磁特性曲线。参考标准：GB/T 3655-2008、GB/T 13789-2008、GB/T 10129-1988、IEC 60404-2、IEC 60404-3、IEC 60404-6 等。
主要应用
● 测量方法：方圈法、单片法、及直接绕线或定制夹具测量硅钢铁芯。
● 方圈法测量：配标准爱泼斯坦方圈 ( 25 cm , 700 T )，亦可选配或定制其他规格方圈。
● 单片法测量：多种单片磁导计可选，以适应不同尺寸的硅钢片测量需求。
● 测量交流参数：磁通密度 Bm 、磁场强度 Hm 、磁极化强度 Jm 、比总损耗 Ps 。
● 绘制磁性曲线：基本磁化曲线、磁滞回线、损耗曲线、磁导率曲线等。
其他功能特点
● 系统具有用的校准接线端钮，可通过等级的电压表、电流表、功率表对系统进行校准。
● 所有材料的磁特性参数可直接溯源至电磁学基本量；
保证测量数据的重复性、一致性、可比性和准确度。
● 标准样品仅用于测量数据比对，不得用于对本仪器进行校准。
● 励磁源具有较强的输出能力，max磁化场达 10 kA/m，有效励磁功率达 500 VA/kg。
● 系统在全频率范围内测试，测量结果均具有较好的测试精度和重复性。
● 配备软件，除放置样品和设置参数外，整个测试过程可全自动完成。
● 软件操作简便，且具有强大的数据管理功能，方便查看历史数据和报告导出。
● 励磁源与测量装置采用模块化设计，方便升级和维修。

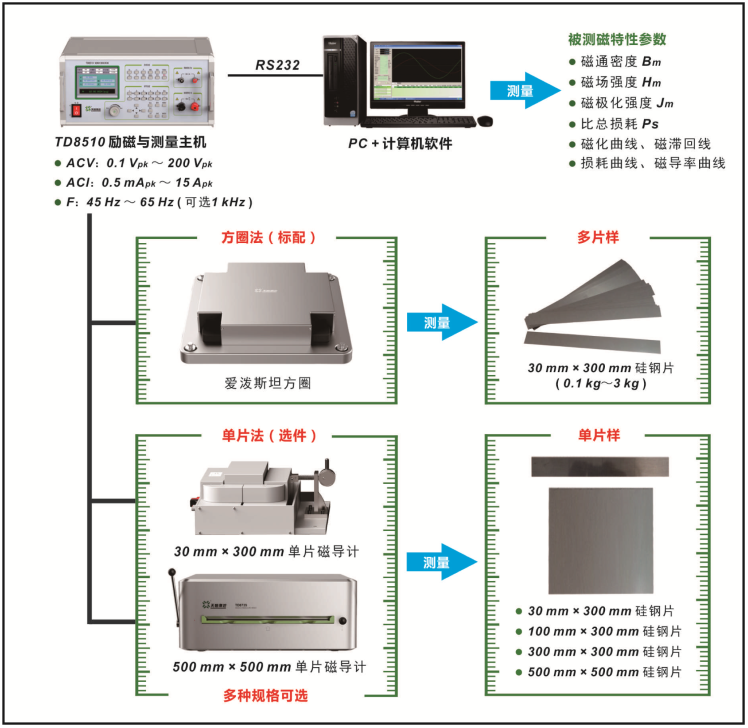

系统应用框图

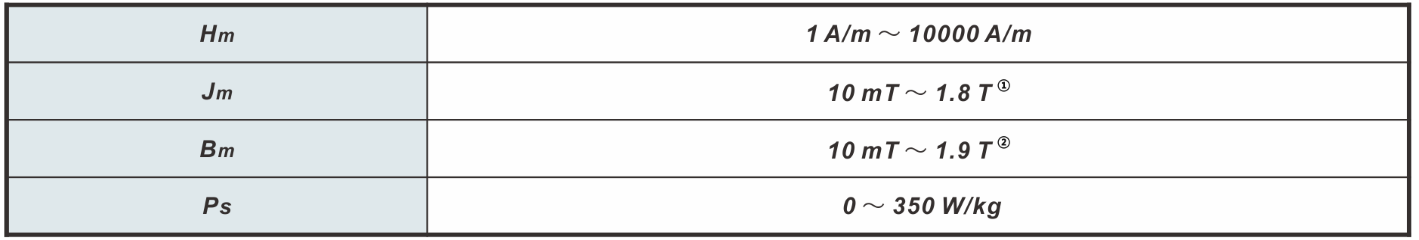

典型磁参数测量范围
● 备注 ① ②：Jm、Bm 指标与材料性能相关。

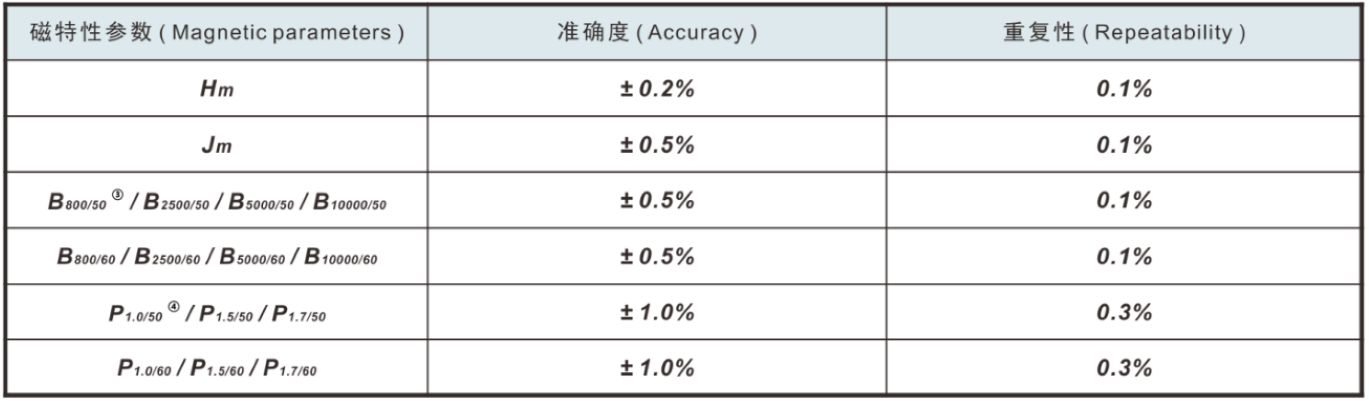

典型磁参量准确度与重复性（方圈法 @ 50 Hz / 60 Hz）
● 备注：③ B800/50 指磁场为 800 A/m，50 Hz 时的磁通密度；
④ P1.0/50 指磁通为 1 T，50 Hz 时的比总损耗，以此类推。

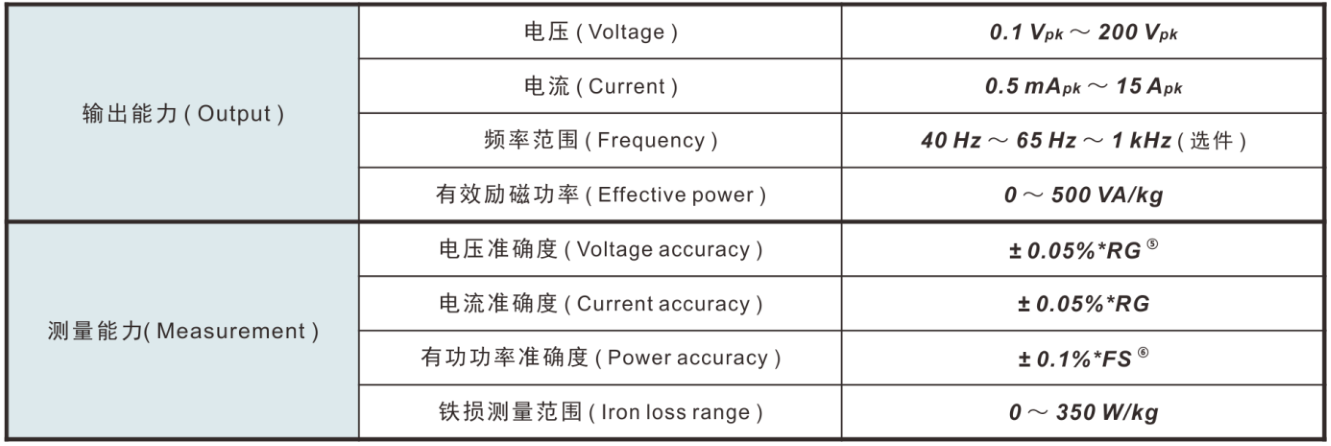

励磁电源及测量技术指标
● 备注：⑤ RG 为量程值，⑥ FS = 电压量程值 × 电流量程值。
一般技术规格
● 工作电源： AC ( 220 ± 22 ) V；( 50 ± 2 ) Hz
● 工作环境： 0℃ ～ 40℃；20%R·H ～ 85%R·H
● 装置尺寸：570 mm × 420 mm × 200 mm ( L × W × H )
● 装置重量：约 25 kg
典型磁参数测量范围
● 备注 ① ②：Jm、Bm 指标与材料性能相关。
典型磁参量准确度与重复性（方圈法 @ 50 Hz / 60 Hz）
● 备注：③ B800/50 指磁场为 800 A/m，50 Hz 时的磁通密度；
④ P1.0/50 指磁通为 1 T，50 Hz 时的比总损耗，以此类推。
励磁电源及测量技术指标
● 备注：⑤ RG 为量程值，⑥ FS = 电压量程值 × 电流量程值。
一般技术规格
● 工作电源： AC ( 220 ± 22 ) V；( 50 ± 2 ) Hz
● 工作环境： 0℃ ～ 40℃；20%R·H ～ 85%R·H
● 装置尺寸：570 mm × 420 mm × 200 mm ( L × W × H )
● 装置重量：约 25 kg
更多详细信息可来电咨询！
