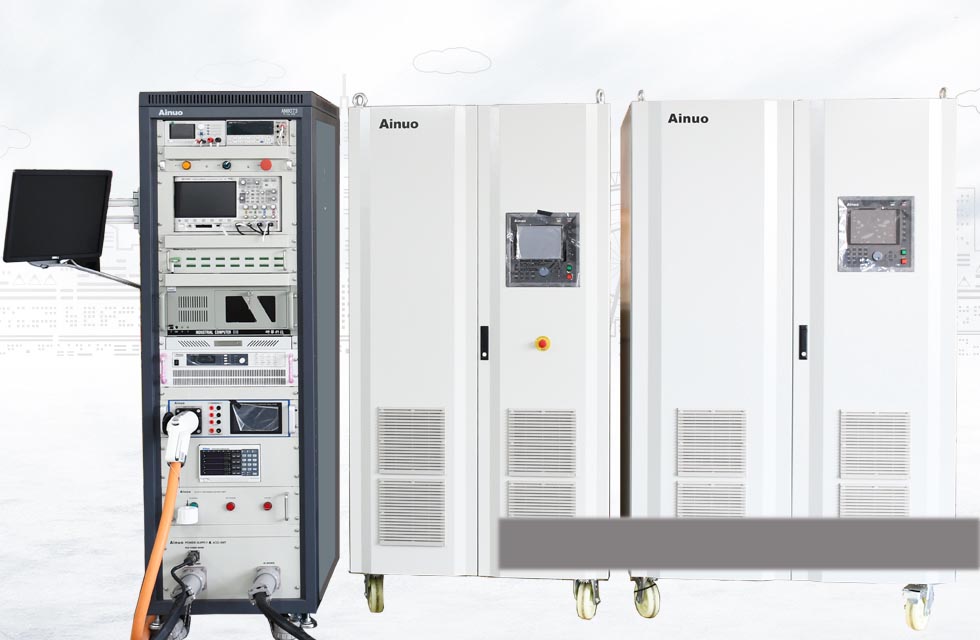

AN8073交直流充电桩（机）自动测试系统
现在位置：首页 > 产品中心 > AN8073交直流充电桩（机）自动测试系统
将该产品分享至：
- 产品简介
- 产品性能参数
- 适用范围
- 服务网点
AN8073交直流充电桩测试系统是艾诺自主研发的针对新能源充配电测试行业方向的产品，主要测试仪器均为艾诺自主研发的产品，可为客户提供精准、高效、稳定、可靠的测试。
系统特点
专业：系统主要测试仪器、测试软件均为自主研发，拥有多项技术专利;
权威：与国内知名实验室相同的测试原理与方法，助力产品一次过检;试验数据及结果分类展现，确保精准判定;
智能：向导化的协议一致性测试，大幅降低测试难度;填空式操作界面，无需编程能力;
实用：多个国标的100余个测试项目，一站式完成，可快捷手动测试，辅助研发验证。
交流充电桩测试项目：电性能NBT 33008.2-2018规定测试项目
| 国标章节 | 测试项目 | 国标章节 | 测试项目 |
| 5.8 | 带载分合电路试验 | 5.11 | 控制引导试验 |
| 5.9 | 连接异常试验 | 5.12.1 | 过流保护功能试验 |
| 5.10.1 | 显示功能试验 | 5.12.2 | 剩余电流保护功能试验 |
| 5.10.2 | 输入功能试验 | 5.12.3 | 急停功能试验 |
| 5.10.3 | 通信功能试验 |
互操作性：GBT 34657.1-2017规定测试项目
| 国标章节 | 测试编号 | 测试项目 |
| 6.4.2.1 | A1.1001/I1.1001 | 连接确认测试 |
| 6.4.2.2 | A1.3001/I1.3001 | 充电准备就绪测试 |
| 6.4.2.3 | A1.4001/I1.4001 | 启动和充电阶段测试 |
| 6.4.2.4 | A1.5001/I1.5001 | 正常充电结束测试 |
| 6.4.3 | A1.6001/I1.6001 | 充电连接控制时序测试 |
| 6.4.4.1 | A1.3501/I1.3501 | CC断线测试 |
| 6.4.4.2 | A1.3501/I1.3502 | CP断线测试 |
| 6.4.4.3 | A1.3501/I1.3503 | CP接地测试 |
| 6.4.4.4 | A1.4501/I1.4501 | 保护接地导体连续性丢失测试 |
| 6.4.4.5 | A1.4501/I1.4502 | 输出过流测试 |
| 6.4.4.6 | A1.4501/I1.4503 | 断开开关S2测试 |
| 6.4.5.1 | A1.6002/I1.6002 | CP回路电压极限值测试 |
交流充电桩测试系统配置明细
| 系统配置大类 | 名称 | 备注 |
| 输入 | 交流电源供应器 | 产品输入供电 |
| 功率分析仪 | 输入参数测量 | |
| 输出 | 交流负载 | 交流输出拉载及测量 |
| 车辆慢充模拟器 | 车辆充电导引电路及故障模拟 | |
| 转接/控制 | 系统控制单元 | 为系统提供控制信号 |
| 录波仪 | 采集、显示、储存波形等 | |
| 示波器 | 采集PWM等高速信号 | |
| 系统附件 | 19寸标准机柜 | |
| 工控机/显示器 | ||
| 高压差分探头 | 电压波形测量 | |
| 电流钳 | 电流波形测量 | |
| 自动测试软件 |
直流充电桩测试系统架构
直流充电桩测试项目 电性能NBT 33008.1-2018规定测试项目
| 国标章节 | 测试项目 | 国标章节 | 测试项目 |
| 5.3.1 | 充电控制功能试验 | 5.12.6 | 稳压精度试验 |
| 5.3.2 | 通信功能试验 | 5.12.7 | 电压纹波因数试验 |
| 5.3.3 | 绝缘接地保护试验 | 5.12.8 | 电流纹波试验 |
| 5.3.4 | 直流输出回路短路检测功能试验 | 5.12.9 | 输出电流设定误差试验 |
| 5.3.5 | 车辆插头锁止功能试验 | 5.12.10 | 输出电压设定误差试验 |
| 5.3.6 | 预充电功能试验 | 5.12.11 | 限压特性试验 |
| 5.3.7 | 显示功能试验 | 5.12.12 | 限流特性试验 |
| 5.3.8 | 输入功能试验 | 5.12.13 | 输出电流响应时间试验 |
| 5.3.9 | 计量功能试验 | 5.12.14 | 输出电流停止速率试验 |
| 5.3.10 | 急停功能试验 | 5.12.15 | 启动输出过冲试验 |
| 5.4.1 | 输入过压保护试验 | 5.12.16 | 输出电流测量误差试验 |
| 5.4.2 | 输入欠压保护试验 | 5.12.17 | 输出电压测量误差试验 |
| 5.4.3 | 输出过压保护试验 | 5.12.18 | 测量值更新时间试验 |
| 5.4.4 | 输出短路保护试验 | 5.12.19 | 效率试验 |
| 5.4.5 | 过温保护试验 | 5.12.20 | 功率因数试验 |
| 5.4.6 | 开门保护试验 | 5.13 | 待机功耗试验 |
| 5.4.7 | 启动急停装置试验 | 5.14 | 协议一致性试验 |
| 5.4.8 | 冲击电流试验 | 5.15.1 | 充电控制状态试验 |
| 5.4.9 | 蓄电池反接试验 | 5.15.2 | 充电连接时序试验 |
| 5.4.10 | 防逆流功能试验 | 5.15.3 | 控制导引电压限值试验 |
| 5.4.11 | 接触器粘连试验 | 5.15.4 | 通信中断试验 |
| 5.8.2 | 动力电源输入失电试验 | 5.15.5 | 保护接地导体连续性试验 |
| 5.10.1 | 绝缘电阻试验 | 5.15.6 | 连接检测信号断开试验 |
| 5.10.2 | 介电强度试验 | 5.15.7 | 输出冲击电流试验 |
| 5.10.3 | 冲击耐压试验 | 5.15.8 | 蓄电池电压与通信报文不符试验 |
| 5.10.4 | 接地试验 | 5.15.9 | 蓄电池电压超过充电机范围试验 |
| 5.12.2 | 最大恒功率输出试验 | 5.15.10 | 蓄电池二重保护功能试验 |
| 5.12.3 | 功率控制试验 | 5.15.11 | 车辆最高允许充电总电压 |
| 5.12.4 | 低压辅助电源试验 | 5.15.12 | 充电需求大于蓄电池参数试验 |
| 5.12.5 | 稳流精度试验 |
互操作性GBT 34657.1-2017规定测试项目
| 国标章节 | 测试编号 | 测试项目 | 国标章节 | 测试编号 | 测试项目 |
| 6.3.2.1 | D0.1001 | 连接确认测试 | 6.3.4.5 | D0.2501 | 绝缘故障测试 |
| 6.2.3.2 | D0.2001 | 自检阶段测试 | 6.3.4.6 | D0.4505 | 接地连续性丢失测试 |
| 6.2.3.3 | D0.3001 | 充电准备就绪测试 | 6.3.4.7 | D0.4506 | 其他充电故障测试 |
| 6.2.3.4 | D0.4001 | 充电阶段测试 | 6.3.5.1 | D0.4101 | 输出电压控制误差测试 |
| 6.2.3.5 | D0.5001 | 正常充电结束测试 | 6.3.5.2 | D0.4102 | 输出电流控制误差测试 |
| 6.3.3 | D0.6001 | 充电连接控制时序测试 | 6.3.5.3 | D0.4103 | 输出电流调整时间测试 |
| 6.3.4.1 | D0.4501 | 通信中断测试 | 6.3.5.4 | D0.5101 | 输出电流停止速率测试 |
| 6.3.4.2 | D0.4502 | 开关S断开测试 | 6.3.5.5 | D0.3101 | 冲击电流测试 |
| 6.3.4.3 | D0.4503 | 车辆接口断开测试 | 6.3.6.1 | D0.6002 | 控制导引电压限值测试 |
| 6.3.4.4 | D0.4504 | 输出电压超过车辆允许值测试 |
协议一致性 GBT 34658-2017规定测试项目
| 国标章节 | 测试编号 | 测试项目 |
| 7.5.1 | DP.1001 | 握手阶段充电机发送CHM 报文测试 |
| DP.1002 | 握手阶段BMS 回应BHM 报文测试 | |
| DN.1002 | BMS 识别CRM 报文回应错误BRM 报文测试 | |
| ······ | ||
| 7.5.2 | DP.2001 | 充电机接收BCP 并回应CML&CTS 报文测试 |
| DP.2002 | 充电机接收BCP 并持续回应CML 报文测试 | |
| DP.2003 | 充电配置完成测试 | |
| DN.2001 | 充电配置BMS 发送错误BRO 报文测试 | |
| ······ | ||
| 7.5.3 | DP.3001 | 充电机开始充电测试 |
| DP.3002 | 充电机正常充电测试 | |
| DP.3003 | BMS 动力电池异常停止充电测试 | |
| ······ | ||
| 7.5.4 | DP.4001 | 充电结束完成测试 |
| DN.4001 | 充电结束BMS 无BSD 报文测试 | |
| ······ | ||
直流充电桩测试系统配置明细
| 系统配置大类 | 名称 | 备注 |
| 输入 | 交流电源供应器 | 产品输入供电 |
| 功率分析仪 | 输入参数测量 | |
| 输出 | 回馈式直流电子负载 | 高压输出拉载及测量 |
| 直流电子负载 | 低压输出拉载及测量 | |
| 直流测试电源 | 高压输出端电压模拟 | |
| 车辆快充模拟器 | 车辆充电导引电路及故障模拟 | |
| 转接/控制 | 系统控制单元 | 为系统提供控制信号 |
| 录波仪 | 采集、显示、储存波形等 | |
| 示波器 | 采集电压纹波等高速信号 | |
| 系统附件 | 19寸标准机柜 | |
| 工控机/显示器 | ||
| 高压差分探头 | 高压波形测量 | |
| 电流钳 | 电流波形测量 | |
| 自动测试软件 |
更多详细资料可来电咨询，服务热线：400-600-6053！
